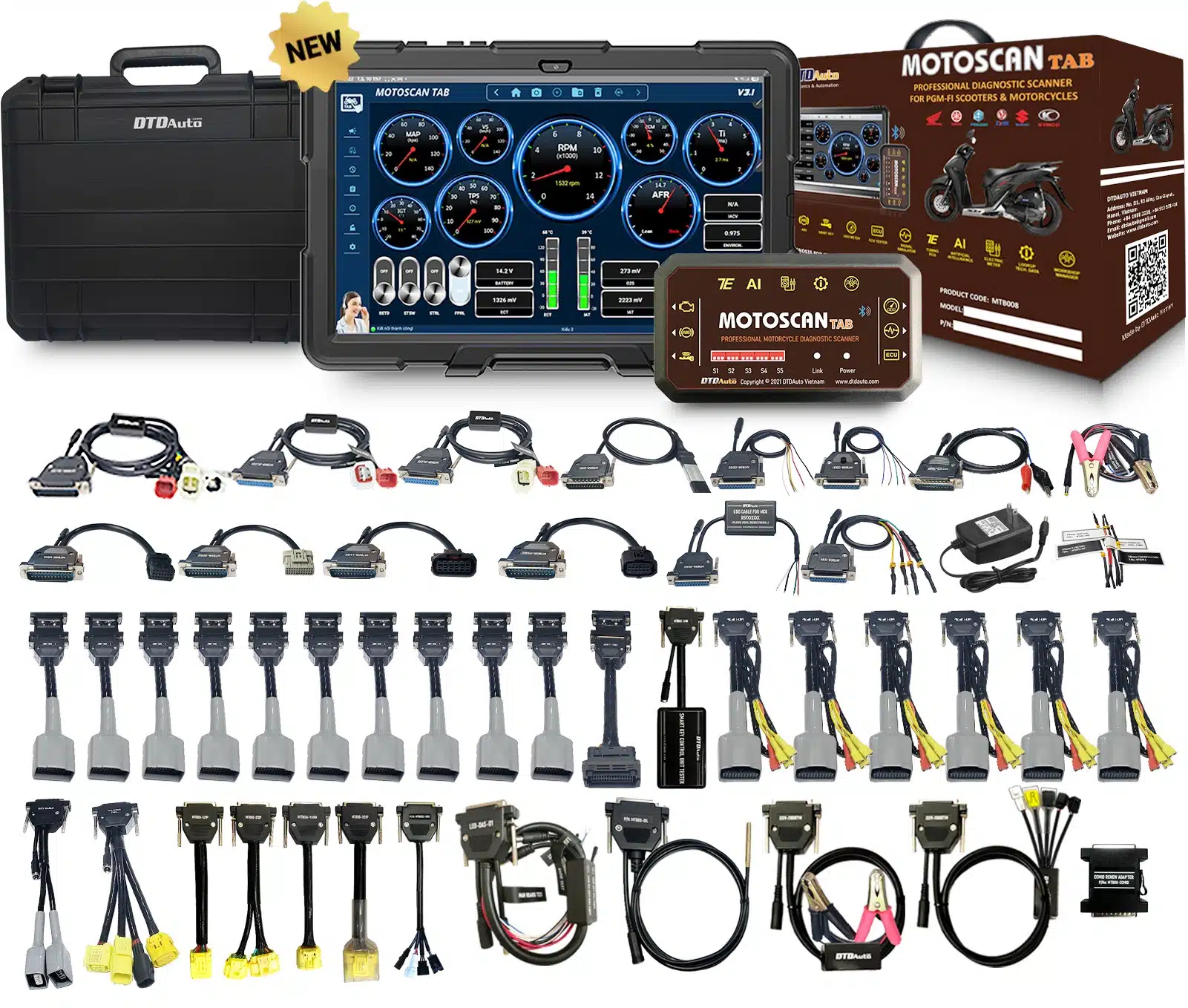

MOTOSCAN TAB FULL VERSION 2.8 + 26 ADVANCED CABLES SMART DEVICE TO DIAGNOSE FOR MOTORCYCLES เมนูภาษาไทย
เครื่องวิเคราะห์และโปรแกรมกุญแจและรีโมทในมอเตอร์ไซต์ HONDA, YAMAHA, SUZUKI, SYM, KYMCO, PIAGGIO / VESPA  เมนูภาษาไทย + 26 สายเคเบิ้ลสำหรับทดสอบ ECU, SENSOR & ACTUATOR TEST FUNCTION

มีอะไรใหม่ใน มอเตอร์สแกรแท็บเวอร์ชั่น 2.8
WHAT IS THE NEW CONTENT IN MOTOSCAN TAB 2.8?

1. SPECIAL FUNCTIONS AND UTILITIES
– Support engine oil quality testing function for motorbikes and cars.
– Support a basic assessment function for vehicle emissions pollution levels: HC, NOx, CO, CO2, O2… (Euro 4 for motorcycles) through engine analysis algorithms, providing a preliminary, quick assessment for post-repair vehicles to undergo Euro 4 emissions testing
– Specially supports hands-free voice control of MOTOSCAN TAB (AI voice technology)
– Added a function to check the combustion chamber pressure for PCX, VARIO, and CLICK vehicles in the ASIA market until 2024.
– Optimizes the program to run smoother, faster, and more stable.

2. ENGINE/ABS FUNCTIONS
– Updated 34 new vehicles HONDA, YAMAHA, SYM (CAN BUS (OBD-II) and K-LINE communication standards) with full functionality for the ASIA vehicle market until 2024 (especially supporting vehicles in the Philippines, Indonesia, Malaysia, Thailand markets)
+ HONDA: DIO 50 (2016-2021), DIO 110 (2021-2024), SUPER CUB 110 (2021-2024), FORZA 350 (OBD-II) (2021-2024), ADV 350 (OBD-II) (2021-2024), AIR BLADE 160 (2021-2024), PCX (2008-2024), VARIO (2013-2024), CLICK (2013-2024)
+ YAMAHA: MIO i125, FAZZIO (2022-2024), FAZZIO SMART KEY (2022-2024), MIO GEAR, MIO GRAVIS, MT-03 (2020-2021), MT-03 (2022-2024), MT-07 (2018-2020), MT-07 (2021-2024), T-MAX (2017-2019), WR155R, SEROW, PG-1, MT-09 (2018-2020), SNIPER (2015-2018), SNIPER (2019-2020), SNIPER (2021-2024)
+ SYM: SYMPHONY, SYMPHONY ST, FIDDLE 125, SYMPHONY SR 125, ORBIT III 125, MASK 125, MIO 50, FNX 125, JOYRIDE S 125/200, X’PRO 125, JET 4 RX 125, SYMPHONY CARGO 125
– Fully supports data in the Datalink utility, providing great convenience and intelligent, quick technical information lookup directly on the wiring diagram in the OBD code reading section.
– Optimizes and updates the ISCV reset function for the latest generation of YAMAHA vehicles..

3. ADVANCED DIAGNOSTICS WITH ARTIFICIAL INTELLIGENCE (AI)
Added an (AI) library, updates information collected from a large number of users, includes corresponding images, optimizes algorithms and (AI) data for the error analysis function using artificial intelligence, and supports many new vehicles until 2024, including those with K-Line and CAN Bus (OBD-II) standards.

4. ECU TUNER FUNCTION (TUNING A/F RATIO, ON/OFF SMART KEY FOR ECM)
Added rescue, reload original software, OFF Smart key for ECM for Thailand PCX

5. ODO FUNCTION
Support calibration and loading of original ODO data for HONDA: SUPER CUB 110 (2021-2024), SH 300i (2016-2019), CB150 VERZA (2021-2024), REBEL 500 (2019-2020), CRF 150 (2021-2024)

6. IMMO/ SMART KEY FUNCTION
– Suppor and further optimizes the function of reading ECMID inside the HONDA ECM (Keihin & Shindengen) for most motorcycle models.
– Support the ON/OFF IMMOBILIZER function of the ECU MIUG3 for Piaggio and Vespa
– Support software conversion within the SCU according to personal preferences for the following SCU codes: K01, K0R, K0G, K29, K35, K77, K97.
– Support the KEYID reading function and key programming for HONDA SCU K1N (33 pins).

7. TESTER FUNCTIONS: ECU, SENSOR, ACTUATOR
– Added hardware and software quality check of ECM PCX (K97F–T11–TH01)
– Added power supply check for CKP sensor of ACG ECUs
– Detect software-faulty ECMs when using other diagnostic machines on the market to load and calibrate ECM software

8. LOOKUP FUNCTION, AUTOMATIC CALCULATION, INTERFACE, OTHER FUNCTIONS
– Added welding point guide diagrams for ODO correction of HONDA: CRF 150 (2021-2024), ADV 160 (2022), FORZA (2018-2020), SUPER CUP 110 (2021)
– Added ACU, SCU, ECM connector pin lookup for HONDA, YAMAHA:
+ HONDA: BEAT 2012, BEAT 2016, CLICK 125 (2023-2024), CLICK 160 (2023-2024), ADV 160 (2023-2024), SUPER CUP 110 (2018), SUPER CUP 110 (2021-2024)
+ YAMAHA: MIO AEROX, SNIPER 155
– Added fault location on motorcycle and electrical system diagram for HONDA, YAMAHA:
+ HONDA: BEAT 110 2012, BEAT 110 2016, CLICK 125 (2023-2024), CLICK 160 (2023-2024), ADV 160 (2023-2024), SUPER CUP 110 (2018), SUPER CUP 110 (2021-2024)
+ YAMAHA: NMAX
– Added repair data for HONDA, YAMAHA:
+ YAMAHA: MIO AEROX, NMAX, XMAX
+ SYM: MAXSYM 400i / 400i ABS / 600i ABS, GTS 250i, RV 250i, GTS 300i, JOYMAX 300i
– Added diagram of auxiliary systems for HONDA: AIR BLADE 2008, AIR BLADE 2011, AIR BLADE 2015, AIR BLADE 2018, AIR BLADE 2020, CLICK 110 trước 2018, CLICK 125 2013, CLICK 125 2015, CLICK 125 2018, CLICK 125 SMK (2023-2024), CLICK 160 CBS (2023-2024), CLICK 160 SMK & ABS (2023-2024), FUTURE NEO Fi, FUTURE X 125
– New design, beautiful interface, easy to use, faster operation for users
– Support to look up many new vehicles in the electrical circuit diagram lookup section, technical repair data for new vehicles: HONDA, YAMAHA, PIAGGIO, VESPA until 2024
– Support faster database connection, new super stable solution
– Full support of data in the convenient and smart Datalink function directly on the electrical circuit diagram.

MOTOSCAN TAB 2.7 WHAT’S NEW?

● Updated date: 20/06/2024
● App software (software): V2.7 | Firmware in hardware (firmware): V2.7 | Hardware: V2.7

WHAT IS THE NEW CONTENT IN MOTOSCAN TAB 2.7?

1. ENGINE/ ABS FUNCTIONS
Added 8 new models for HONDA, YAMAHA, PIAGGIO, VESPA with CAN BUS standard (OBD-II), and K-LINE in the ASIA

2. ADVANCED DIAGNOSIS (AI)
Update AI library, add corresponding images, optimize algorithms and AI data for fault finding analysis function using artificial intelligence, support new models until 2024.

3. ECU TUNER FUNCTION (TUNING A/F RATIO, ON/OFF SMART KEY FOR ECM)
Added rescue, reloaded original software for 05 ECMs that were loaded with software by another machine and then changed the ECM data access code

4. IMMO/ SMART KEY FUNCTIONS
– Optimize KEYID reading function for YAMAHA TMAX (2016-2019)
– Add function to read KEYID, delete KEYID, copy SCU data for YAMAHA TMAX (2020-2024)
– Add ‘RENEW ECMID’ function inside HONDA ECM

5. ODO FUNCTION: UPDATE 3 MORE MODEL TYPES UNTIL 2024

6. TESTER FUNCTIONS: ECU, SENSOR, ACTUATOR
– Additional 09 models have the function of checking the dashboard system:
+ HONDA: VISION (2021-2024), WINNER (2015-2018), SH 125/150 (2013-2016), SH MODE (2013-2020), SH MODE (2021-2024)
+ SUZUKI: RAIDER (2017-2021), SATRIA (2017-2021)
+ PIAGGIO/VESPA: SPRINT (2016-2024), PRIMAVERA (2015-2024), LIBERTY (2015-2024), GTS (2015-2022)
– Added test of vehicle speed sensor (VSS) (2-pin type) for HONDA

7. LOOKUP FUNCTIONS, AUTOMATIC CALCULATION, INTERFACE, OTHER FUNCTIONS
– Displayed on one screen (all in one), easy to see overall (no need to slide the screen)
– New design, beautiful interface, easy to use, faster operations for users
– Added 30 new models in the circuit diagram and technical data lookup: HONDA, YAMAHA, PIAGGIO, and VESPA until 2024
– Supports faster database connections, new super stable solution
– Fully supports technical data in the smart Datalink function directly on the electrical diagram.

8. ADDED COMBUSTION CHAMBER PRESSURE TEST FUNCTION THROUGH ELECTRICAL SIGNAL FOR 5 COMMON VEHICLES

9. ADD EXTRA CONNECTORS AND CONNECTION CABLES
– Added SMART KEY programming cable (read KEYID | clear KEYID | copy SCU data) for YAMAHA TMAX (2020-2024)
– Added ‘RENEW ECMID’ adapter for Smartkey HONDA from 2016 to 2021 (optional)

●● DOWNLOAD AND INSTALL SOFTWARE

1. TABLET USING ANDROID OS

Scan QR code or click on the below image to download and install software for your tablet:

MINIMUM CONFIGURATION REQUIREMENTS:
– Tablets of manufacturers: Samsung, Lenovo, Huawei, Xiaomi, Nokia, Coolpad, Masstel, Oppo, Vivo, Bphone vv…
Reference list of some Tablets
– Operating system: Android 10.0 and up
– Screen size: 10.1 inches or larger
– Screen resolution: 1280 x 800 Pixels or higher (HD standard)
Note: If you buy low-quality tablets, the price is too cheap, small size, too low resolution, and speed will not work with MOTOSCAN TAB and there is no way to fix it

2. TABLET USING iOS

Configuration requirements: use iOS 11.0 or higher operating system

● RELATED DOCUMENTS

	Product introduction	Download
	Download guide book	Download

บทนำ

– ปัจจุบันผลิตภัณฑ์เทคโนโลยีมีความฉลาดทันสมัยมากขึ้นโดยเฉพาะอย่างยิ่งเป็นมิตรกับคนงานมากขึ้นการอัปเดตเทคโนโลยีใหม่ของอุตสาหกรรม 4.0
– คุณเป็นช่างซ่อมรุ่นใหม่และมีสภาพการเงินที่ดีหรือไม่? คุณชอบที่จะสำรวจและพิชิตเทคโนโลยีระดับไฮเอนด์หรือไม่? คุณชอบสไตล์ที่ทันสมัยและอินเทรนด์หรือไม่?
– ตอนนี้เครื่องมือซ่อมรถจักรยานยนต์ของคุณไม่เพียง แต่เป็นอุปกรณ์พกพาที่น่าเบื่อเท่านั้น แต่ยังต้องการอินเทอร์เฟซแบบกราฟิกที่ดีและเป็นมิตรหลายภาษามัลติฟังก์ชั่นการรวมทุกอย่างไว้ในที่เดียวการสื่อสารด้วยเสียงการเชื่อมต่อข้อมูลไร้สายการเชื่อมต่อฐานข้อมูลทั่วโลกการอัปเดตที่เรียบง่าย & ซิงค์การควบคุม “หน้าจอสัมผัส” ที่ทันสมัย
– DTDAuto ขอแนะนำผลิตภัณฑ์ระดับไฮเอนด์ที่วิเคราะห์และกำหนดข้อบกพร่องของรถจักรยานยนต์ระบบฉีดเชื้อเพลิงอิเล็กทรอนิกส์: MOTOSCAN TAB

– MOTOSCAN TAB วิจัยและผลิตโดยทีม DTDAuto Technology, Institute of Physics, Vietnam Academy of Science and Technology ตั้งแต่ปี 2020 ใช้เพื่อตรวจสอบความผิดปกติและซ่อมแซมระบบอิเล็กทรอนิกส์และไฟฟ้าสำหรับรถมอเตอร์ไซค์และสกู๊ตเตอร์ส่วนใหญ่ในตลาดเอเชียและตลาดอื่น ๆ ด้วยการควบคุมด้วยระบบอิเล็กทรอนิกส์ ระบบสตาร์ท, ฉีดน้ำมัน, จุดระเบิด, ABS, Smart key, ODO, ECU …
ผลิตภัณฑ์ได้รับการออกแบบอย่างกะทัดรัดและรวมฟังก์ชันทั้งหมดไว้ในที่เดียว เชื่อมต่อแบบไร้สายกับยานพาหนะผ่านการสื่อสารบลูทู ธ และใช้สำหรับการวินิจฉัยความผิดปกติการซ่อมแซมความผิดพลาดของระบบเครื่องยนต์และระบบ ABS ระบบสมาร์ทคีย์การเขียนโปรแกรมอัตโนมัติ ECU ทดสอบอัตโนมัติภายในการวิเคราะห์ทางเทคนิคของเครื่องยนต์อัตโนมัติการวินิจฉัยอัจฉริยะโดยไม่มีรหัสความผิดปกติของ OBD การแก้ไขค่า ODO การจำลองสัญญาณ ECU การเขียนโปรแกรมและการอัพเกรดซอฟต์แวร์มาตรฐานของผู้ผลิตภายใน ECM SCU … การประชุมเชิงปฏิบัติการ. อุปกรณ์นี้เหมาะสำหรับช่างซ่อมที่ชอบเทคโนโลยี Multi-Media การแสดงผลกราฟิกคุณภาพดีการค้นหามากมายและการเชื่อมต่อมัลติมีเดีย
– ค้นหาข้อมูลการซ่อมแซมที่รวดเร็วสะดวกสมาร์ทและเชิงวัตถุสำหรับรถจักรยานยนต์ส่วนใหญ่ของผู้ผลิต HONDA, YAMAHA, SUZUKI, SYM, KYMCO, PIAGGIO / VESPA
– MOTOSCAN TAB วิจัยและผลิตโดยทีม DTDAuto Technology, Institute of Physics, Vietnam Academy of Science and Technology ตั้งแต่ปี 2020 ใช้เพื่อตรวจสอบความผิดปกติและซ่อมแซมระบบอิเล็กทรอนิกส์และไฟฟ้าสำหรับรถมอเตอร์ไซค์และสกู๊ตเตอร์ส่วนใหญ่ในตลาดเอเชียและตลาดอื่น ๆ ด้วยการควบคุมด้วยระบบอิเล็กทรอนิกส์ ระบบสตาร์ท, ฉีดน้ำมัน, จุดระเบิด, ABS, Smart key, ODO, ECU …

MOTOSCAN TAB PRICE WITH PAYMENT OF ANNUAL USE FEE (Baht 2,000 / 01 YEAR)
PACKAGE OPTION	DESCRIPTION รายละเอียด	PRICE ราคา (บาท)	ANNUAL USE FEE ค่าธรรมเนียมรายปี (บาท)
SELECTION 1 Product code: MT008A	ลูกค้ามีแท็บเล็ตที่ใช้ Android OS ขนาด 10.1 นิ้วอยู่แล้ว หรือ สมาร์ทโฟนได้แล้ว (ราคาไม่รวมแท็บเล็ต)	24,888บาท	ค่าต่ออายุรายปี 2,500บาท /ปี ฟรี 1ปีแรก
SELECTION 2 Product code: MT008B	เครื่องรวม แท็บเล็ต Huawei 10.1 นิ้ว ความเร็วในการประมวลผลและการแสดงสีที่ดีขึ้น (รุ่น: Huawei MediaPad T5 AGS2 W09 / L09 / L03 / W19 10.1)	29,888บาท
SELECTION 3 Product code: MT008C	เครื่องรวม แท็บเล็ตซัมซุง 10.1 นิ้ว ความเร็วในการประมวลผลที่รวดเร็วราบรื่นหน้าจอสีสวยงาม (รุ่น: Samsung Tab A 10.1 2019 T 510 T 515)	34,888บาท
หมายเหตุ: ราคาแท็บเล็ตขึ้นอยู่กับราคาตลาดในขณะที่ลูกค้าซื้อ DTDAuto สนับสนุนให้ลูกค้าซื้อแท็บเล็ตด้วยตนเองเพื่อริเริ่มในการรับประกันสินค้า
SELECTION 4 Product code: MT008D	ลูกค้ามีแท็บเล็ตที่ใช้ Android OS ขนาด 10.1 นิ้วอยู่แล้ว หรือ สมาร์ทโฟนได้แล้ว (ราคาไม่รวมแท็บเล็ต)	29,999 บาท	ไม่มีค่ารายปี
SELECTION 2 Product code: MT008E	เครื่องรวม แท็บเล็ตซัมซุง 10.1 นิ้ว ความเร็วในการประมวลผลที่รวดเร็วราบรื่นหน้าจอสีสวยงาม (รุ่น: Samsung Tab A 10.1 2019 T 510 T 515)	39,999 บาท	ไม่มีค่ารายปี
SELECTION 3 Product code: MT008F	เครื่องรวม แท็บเล็ตซัมซุง 10.1 นิ้ว ความเร็วในการประมวลผลที่รวดเร็วราบรื่นหน้าจอสีสวยงาม (รุ่น: Samsung Tab A 10.1 2019 T 510 T 515)	43,999 บาท

ADVANCED CABLE OPTION FOR ECU, SENSOR & ACTUATOR TEST FUNCTION
OPTIONS ออพช่ัน	DESCRIPTION	ราคา (บาท)
ตัวเลือกสายเคเบิลสำหรับฟังก์ชั่นการทดสอบ ECU	HONDA PACK 1 (for 02 motorcycles) Used to check ECU for LEAD 2009–2011 (ECU code: 38770-GGE-901), SCR 110 (ECU code: 38770-GFM-902)	2,500
	HONDA PACK 2 (for 03 motorcycles) Used to check ECU for LEAD 2012 (ECU code: 38770-GGE-941), AIR BLADE 2008 – 2010 (ECU code: 38770-KVG-V21), WINNER 2015-2018 (ECU code: 38770-K56-V01)	2,500
	HONDA PACK 3 (for 02 motorcycles) Used to check ECU for AIR BLADE 2011 – 2012 (ECU code: 38770-KVG-V41), VISION 2011-2012 (ECU code: 38770-KZL-E71)	2,500
	HONDA PACK 4 (for 04 motorcycles) Used to check ECU for FUTURE 125 (ECU code: 38770-KYZ-V21), WAVE RSX, WAVE 110, WAVE 125 (ECU code: 38770-K03-M01)	2,500
	HONDA PACK 5 (for 02 motorcycles) Used to check ECU for WAVE 110 RSX AT, WAVE 110 AT (ECU code: 38770-KWZ-841)	2,500
	HONDA PACK 6 (for 02 motorcycles) Used to check ECU for FUTURE NEO, FUTURE X (ECU code: 38770-KVL-932)	2,500
	YAMAHA PACK 7 (for 02 motorcycles) Used to check ECU for NOUVO SX (ECU code: 1DB-H591A-002XC-H591A-00), SIRIUS 2016 (ECU code: 1FC-H591A-11)	2,500
	YAMAHA PACK 8 (for 01 motorcycles) Used to check ECU for EXCITER 2018 (ECU code: 2ND-H591A-00)	2,500
	YAMAHA PACK 9 (for 01 motorcycles) Used to check ECU for JUPITER FI (ECU code: 2VP-H591A-00)	2,500
	YAMAHA PACK 10 (for 01 motorcycles) Used to check ECU for EXCITER 2019 (ECU code: 2ND-H591A-20)	2,500
CABLE OPTION FOR CKP, IACV/ISCV TEST FUNCTION	CKP & IACV PACK 11 Used to check Hall CKP sensor and IACV/ ISCV for all HONDA, YAMAHA, PIAGGIO/ VESPA	2,500
หมายเหตุ: เมื่อซื้อสินค้าลูกค้าสามารถเลือกทำตามตัวเลือกและชำระเงินทั้งหมดได้ ตัวอย่างที่ 1: MOTOSCAN TAB (รหัสสินค้า: MT008A) = 19,888 บาท = ยอดรวมของการชำระเงิน ตัวอย่างที่ 2: MOTOSCAN TAB (รหัสผลิตภัณฑ์: MT008A) + สายเสริม 3 เส้น = 19,888 บาท + (2,000บาท X 3) = ยอดรวมของการชำระเงิน

● FUNCTION

A. ฟังก์ชั่นที่ 1: ค้นหาความผิดปกติ

1.1 อ่านล้างรหัสความผิดปกติที่เก็บไว้ใน ECU ของระบบเครื่องยนต์และระบบ ABS
1.2. ค้นหาข้อบกพร่องที่ซับซ้อนที่หลอดไฟ MIL ไม่ได้ระบุไว้เช่น:
– วินิจฉัยข้อบกพร่องโดยการวิเคราะห์ข้อมูลอัตโนมัติและสัมภาษณ์ช่างเทคนิค
+ สตาร์ทเครื่องยนต์ไม่ได้
+ ลดกำลังเมื่อเร่งความเร็ว
+ หยุดการทำงานผิดพลาด
+ การสิ้นเปลืองน้ำมันเชื้อเพลิง
+ สตาร์ทเตอร์ไม่ทำงาน
+ การเร่งความเร็วแบบสุ่ม
+ อัตราเร่งคงที่
+ ไม่ทำงาน *
+ เครื่องยนต์สตาร์ทติดยาก *
+ เครื่องยนต์ที่อ่อนแอ
+ ความผิดพลาดทางกลของหัวฉีด
+ ไส้กรองอากาศสกปรก *
+ บล็อกท่อไอเสีย *
+ รูอากาศสกปรก / บล็อกเซ็นเซอร์แผนที่ / ปีกผีเสื้อ *
+ ท่อร่วมไอดีรั่ว *
หมายเหตุ: ฟังก์ชันที่มีเครื่องหมายดอกจัน (*) อาจมีการวิจัยและอัปเดตในอนาคต
– วินิจฉัยข้อผิดพลาดโดยการวิเคราะห์ข้อมูลสดของเครื่องยนต์และเปิดใช้งานแอคชูเอเตอร์
+ แรงดันและมุมเปิดของเซ็นเซอร์ตำแหน่งปีกผีเสื้อ (TPS)
+ แรงดันและค่าของเซ็นเซอร์อุณหภูมิอากาศเข้า (IAT)
+ แรงดันและค่าของเซ็นเซอร์ความดันอากาศท่อร่วม (MAP)
+ แรงดันและค่าของเซ็นเซอร์อุณหภูมิเครื่องยนต์ (ECT)
+ แรงดันและค่าของเซ็นเซอร์ออกซิเจน (O2S)
+ ค่าเซ็นเซอร์ความดันบรรยากาศ
+ ความเร็วเครื่องยนต์ (CKP / NE)
+ ความเร็วรถ (VSS)
+ ความเร็วล้อหน้า / หลัง (พร้อมระบบ ABS)
+ สถานะของปั๊มเชื้อเพลิง
+ ระยะเวลาการจุดระเบิดล่วงหน้า (ISA)
+ เวลาฉีดน้ำมันเชื้อเพลิง (Ti)
+ สัญญาณสตาร์ท (STP)
+ สัญญาณสถานะของสวิตช์ขาตั้งด้านข้าง (SSTAND-SW)
+ เซ็นเซอร์ห้องโถงสถานะ
+ Evaporative purge cut solenoid valve output signal (PCS)
+ รีเลย์เริ่มต้นที่ใช้งานสัญญาณเอาต์พุต (เปิด / ปิด)
+ สัญญาณเอาต์พุตที่ใช้งาน PCV
+ สัญญาณเอาท์พุต IACV ที่ใช้งานอยู่
+ สัญญาณเอาต์พุต MIL ที่ใช้งานอยู่
+ สถานะสัญญาณอินพุต SCS (สัญญาณตรวจสอบบริการ)
+ เปิดสถานะของสเต็ปมอเตอร์ (IACV)
+ สถานะเครื่องทำความร้อนของเซ็นเซอร์ O2
+ สถานะของสวิตช์เบรค
+ สถานะการเริ่มและหยุดแสดงหลอดไฟ
+ ปุ่ม State of Star t & Stop mode
+ สถานะของปุ่มเริ่มต้น
+ สถานะของการวางตำแหน่งล่วงหน้า
+ สถานะของเซ็นเซอร์ทิศทาง
+ สถานะของเซ็นเซอร์ความดันน้ำมันขั้นต่ำ
+ คำสั่งหยุดเครื่องยนต์จาก DSP
+ แรงดันแบตเตอรี่ (BATT)
+ กระแสแบตเตอรี่
+ การตัดแต่งเชื้อเพลิงระยะสั้นในวงปิด
+ ค่าสัมประสิทธิ์การแก้ไขสิ่งแวดล้อมในวงปิด
+ รหัสข้อผิดพลาดและรหัสข้อผิดพลาดทั้งหมด
+ และพารามิเตอร์อื่น ๆ vv …
– เปิดใช้งานและรีเซ็ตตัวกระตุ้น: ปั๊มน้ำมัน, หัวฉีด, คอยล์จุดระเบิด, IACV (ISCV), เครื่องทำความร้อน O2, ปั๊ม, โบลเวอร์, ไฟหน้า, ไฟเตือน MIL, ไฟเตือน ABS, ไฟทำให้เคลื่อนที่ไม่ได้, ไฟสตาร์ทและหยุด, ไฟเตือนแรงดันน้ำมันเครื่อง, วาล์ว VVA รีเซ็ตตำแหน่งเพลาข้อเหวี่ยงล่วงหน้า …

B. ฟังก์ชั่นที่ 2: การซ่อมแซมความผิดพลาด

2.1. ตั้งโปรแกรมสมาร์ทคีย์โดยอัตโนมัติสำหรับ HONDA, YAMAHA, SUZUKI:
– อ่าน KEYID # และ ECMID ทั้งหมดจาก SCU ของรถยนต์
– โปรแกรมสมาร์ทคีย์โดยตรงกับรถยนต์หรือไม่มียานพาหนะ (ไม่ได้ติดตั้ง SCU บนรถ) สำหรับกรณี:
+ ลงทะเบียน FOB # เพิ่มเติมสำหรับทุกกรณี
+ ลงทะเบียน FOB # เมื่อ FOB # หายไปทั้งหมด
+ ลบ KEYID ในหน่วยความจำ SCU
+ ซิงโครไนซ์ SCU & ECM สำหรับทุกกรณี
+ ปิดใช้งานรหัส FOB # ใน SCU เมื่อ FOB # หายไป
+ ตรวจสอบ FOB # & SCU
+ แสดงสถานะของ KEY (เปิด / ปิด)
+ แสดงข้อมูล SCU
– เรียกคืนข้อมูล SCU จากข้อมูลตัวอย่างสำหรับ HONDA (ฟังก์ชันนี้ใช้เพื่อซ่อมแซมซอฟต์แวร์ภายใน SCU เมื่อข้อมูล SCU ผิดปกติ)
– คัดลอกข้อมูลจาก SCU ต้นทางไปยัง SCU ปลายทางสำหรับรถมอเตอร์ไซค์ทุกคันที่มีระบบกุญแจอัจฉริยะ: HONDA, YAMAHA, SUZUKI (ฟังก์ชั่นนี้ใช้ในการซ่อมแซมสลับ SCU เมื่อมีข้อผิดพลาดของฮาร์ดแวร์ / ซอฟต์แวร์ SCU)
– Quick sync SCU & ECM (ไม่มี FOB) สำหรับ HONDA: SH, PCX, X-ADV … และรถที่เทียบเท่า

รายชื่อรถดังต่อไปนี้ (รวมถึงรุ่นอื่น ๆ ที่ใช้ ECMS ที่คล้ายกัน):

2.2. การเขียนโปรแกรมกุญแจทำให้เคลื่อนที่ไม่ได้และรับรหัสทำให้เคลื่อนที่ไม่ได้สำหรับ PIAGGIO / VESPA (นอกจากนี้ยังรองรับ GILERA, APRILIA, DERBI, PEUGEOT ซึ่งใช้ ECM ที่คล้ายกัน) ประเภท ECM: ACII, AC2I, AC5I, AC8I, AC13I, AC13I, AC191, AC19I, AC20I, AC21I, AC23I, AC24I, AC25I, AC27I, AC32I, AC5I, AC8I, ACI600, AC601, ACI602, ACI603, ACI604, ACI605, ACI606, ACII, MIU1, MIU2, MIU G3 / RIU02, MIU4, PGN0 / RIU02, MIU4, PGN0 / PG01

รีเซ็ตเครื่องทำให้เคลื่อนที่ลงทะเบียนคีย์ใหม่เมื่อคีย์ทั้งหมดหายลงทะเบียนคีย์เพิ่มเติม … โดยหลายวิธี (KEY to IMMO. หรือ IMMO to KEY)

2.3. แก้ไขและปรับค่าของมาตรวัดระยะทางดิจิตอล
– HONDA: AIR BLADE (2013-2019), AIR BLADE 2020, CBR 250, FUTURE NEO Fi, FUTURE X Fi, LEAD (2013-2019), LEAD 2020, PCX (2008-2013), PCX (2014-2017), PCX 2018, PCX HYBRID, SH 300i, SH MODE (2013-2019), SH 125/150 / 125D / 150D / SM (2013-2017), SH 125/150 / 125D / 150D / SM (2018-2019), SH 125/150 / 125D / 150D / SM (2020), SCOOPY, MSX, VARIO 150, WINNER, WINNER X, X-ADV, DYLAN, ZOOMER X (2013-2017), ZOOMER X (2018-2020), SONIC, WAVE 125 (ประเทศไทย), CLI

DETAIL FUNCTION TABLE

● SOME INTERFACE IMAGES

● ADDRESS & APPLICATION RANGE

– The device is suitable for repairmen who like technology, do not like traditional, monotonous, classic and boring hand tools
– People like Muti-Media technology, Big data, IoT … good graphics, impressive and multimedia connection
– A safety test device for motorcycle and private car clubs

● ADVANTAGE
– In-depth features, application range compatible most small motorbikes and scooters in Asia market
– A safe and convenient solution support CAN bus and K-Line protocol
– Simple operation with keypad direct on handhelds (without computer)
– Equipment has integrate compact, design beautiful, professional, high strength mechanics
– Effective, fast, accurate, reliable, detailed
– Lookup more detail information for repairs by the MOTODATA
– Technical support consultant directly from manufacturer by SMS thought the Skype, Yahoo, WhatsApp, Zalo, Email, Teamviewer
– Update via Internet
– 12 months warranty and maintenance as required
– Low price

● SOME VIDEO CLIPS SUPPORT USER IN CHECKING & REPAIRING

● PACKAGE

STANDARD MOTOSCAN TAB PACKAGE (included in package)
NO.	PART NUMBER	DESCRIPTION	IMAGE
1		MOTOSCAN TAB hardware
2		MOTOSCAN TAB software that installed on tablet (Tablet of customers or provided by DTDAuto depending on ordered package option)
3	MTB08-DLC01	Data cable Used to determine fault, view live data active actuators and calibrate parameters via DLC connector (K-line communication protocol)
4	MTB08-DLC02	Data cable for YAMAHA (CAN BUS communication protocol) Use to determine fault of ABS system
5	MTB08-DLC03	ECM software programming cable for HONDA, PIAGGIO/ VESPA
6	MTB08-SIM	ECM simulation cable
7	MTB08-SP02	HONDA Smart key cable Used for HONDA: SH, PCX, X-ADV…
8	MTB08-VS02	HONDA Smart key cable Used for HONDA VISION 2021
9	MTB08-LV02	HONDA Smart key cable Used for HONDA: AIR BLADE, LEAD, VISION, VARIO, CLICK
10	MTB08-YS02	YAMAHA/SUZUKI Smart key cable
11	MTB08-TMAX	YAMAHA TMAX Smart key cable
12	MTB08-ODO1	ODO cable for meter that EEPROM is 93CXX and 24CXX
13	MTB08-ODO2	ODO cable for YAMAHA: NVX, JANUS, TFX
14	MTB08-ODO3	ODO cable for PIAGGIO/ VESPA
15	MTB08-TEST	Data cable used for checking battery and generator
16	MTB08-UPD	Update cable Use to update and upgrade software
17	MTB08-POWER	12V/ DC power cable
18		EEPROM solder board used to adjust, repair ODO
19		220V/AC to 12V/ DC power converter
20		Jump cables for: – K-line cable – Power cable – YAMAHA cable – SH2020 cable
21		Spare fuse
22		MOTODATA software on PC or mobile Free 01 using year, need pay fee to renew for the next year
23		Guide book
24		Hand bag

● EXTRA PACKAGE

ADVANCED CABLE OPTION FOR ECU, SENSOR & ACTUATOR TEST FUNCTION (not included in price of standard MOTOSCAN TAB package)
OPTIONS	PART NUMBER	DESCRIPTION	IMAGE
OPTION CABLE FOR ECU TEST FUNCTION	HONDA PACK 1 (for 02 motorcycles)	Used to check ECU for HONDA LEAD 2009–2011 (ECU code: 38770-GGE-901), HONDA SCR 110 (ECU code: 38770-GFM-902)
	HONDA PACK 2 (for 03 motorcycles)	Used to check ECU for LEAD 2012 (ECU code: 38770-GGE-941), AIR BLADE 2008 – 2010 (ECU code: 38770-KVG-V21), WINNER 2015-2018 (ECU code: 38770-K56-V01)
	HONDA PACK 3 (for 02 motorcycles)	Used to check ECU for HONDA AIR BLADE 2011 – 2012 (ECU code: 38770-KVG-V41), HONDA VISION 2011-2012 (ECU code: 38770-KZL-E71)
	HONDA PACK 4 (for 04 motorcycles)	Used to check ECU for FUTURE 125 (ECU code: 38770-KYZ-V21), WAVE RSX, WAVE 110, WAVE 125 (ECU code: 38770-K03-M01)
	HONDA PACK 5 (for 02 motorcycles)	Used to check ECU for WAVE 110 RSX AT, WAVE 110 AT (ECU code: 38770-KWZ-841)
	HONDA PACK 6 (for 02 motorcycles)	Used to check ECU for FUTURE NEO, FUTURE X (ECU code: 38770-KVL-932)
	YAMAHA PACK 7 (for 02 motorcycles)	Used to check ECU for NOUVO SX (ECU code: 1DB-H591A-002XC-H591A-00), SIRIUS 2016 (ECU code: 1FC-H591A-11)
	YAMAHA PACK 8 (for 01 motorcycles)	Used to check ECU for EXCITER 2018 (ECU code: 2ND-H591A-00)
	YAMAHA PACK 9 (for 01 motorcycles)	Used to check ECU for JUPITER FI (ECU code: 2VP-H591A-00)
	YAMAHA PACK 10 (for 01 motorcycles)	Used to check ECU for EXCITER 2019 (ECU code: 2ND-H591A-20)
CABLE OPTION FOR CKP, IACV/ISCV TEST FUNCTION	CKP & IACV PACK 11	Used to check Hall CKP sensor and IACV/ ISCV for all HONDA, YAMAHA, PIAGGIO/ VESPA
