Essential Hardware Kit for Mercedes-Benz Passenger Vehicles by ABRITES

รหัสสินค้า (SKU): Essential_MB
หมวดหมู่: Essential Hardware Kits by Brand
ราคา: 25,000บาท (ไม่รวม VAT)

---

ชุดฮาร์ดแวร์เสริมที่จำเป็น สำหรับงาน Mercedes-Benz รถยนต์นั่ง

ABRITES Essential Hardware Kit สำหรับรถยนต์ Mercedes-Benz (Passenger Vehicles)
คือชุดอุปกรณ์เสริมที่ออกแบบมาเพื่อรองรับงานระดับลึกกับรถ Mercedes-Benz โดยเฉพาะ
ครอบคลุมการทำงานกับโมดูลสำคัญ เช่น ECU, TCU, ELV, DSM/ISM สำหรับขั้นตอนต่อไปนี้:

• งานกับโมดูล FBS4: ตั้งค่าเป็น Virgin, Adaptation, Programming, Activation
• ปรับเทียบเรือนไมล์ (Dashboard Calibration)
• ซ่อม ELV / ESL
• เปลี่ยนกล่องเกียร์ VGS4-NAG2 (TCU Replacement)

หมายเหตุ: เพื่อดำเนินงานทั้งหมด จำเป็นต้องมี Complete ABRITES Software Pack for Mercedes-Benz Cars เพิ่มเติม

ชุดนี้ประกอบด้วยอุปกรณ์ทั้งหมดที่จำเป็นสำหรับงาน Mercedes-Benz (ยกเว้น AVDI และ Programmer หลัก)

---

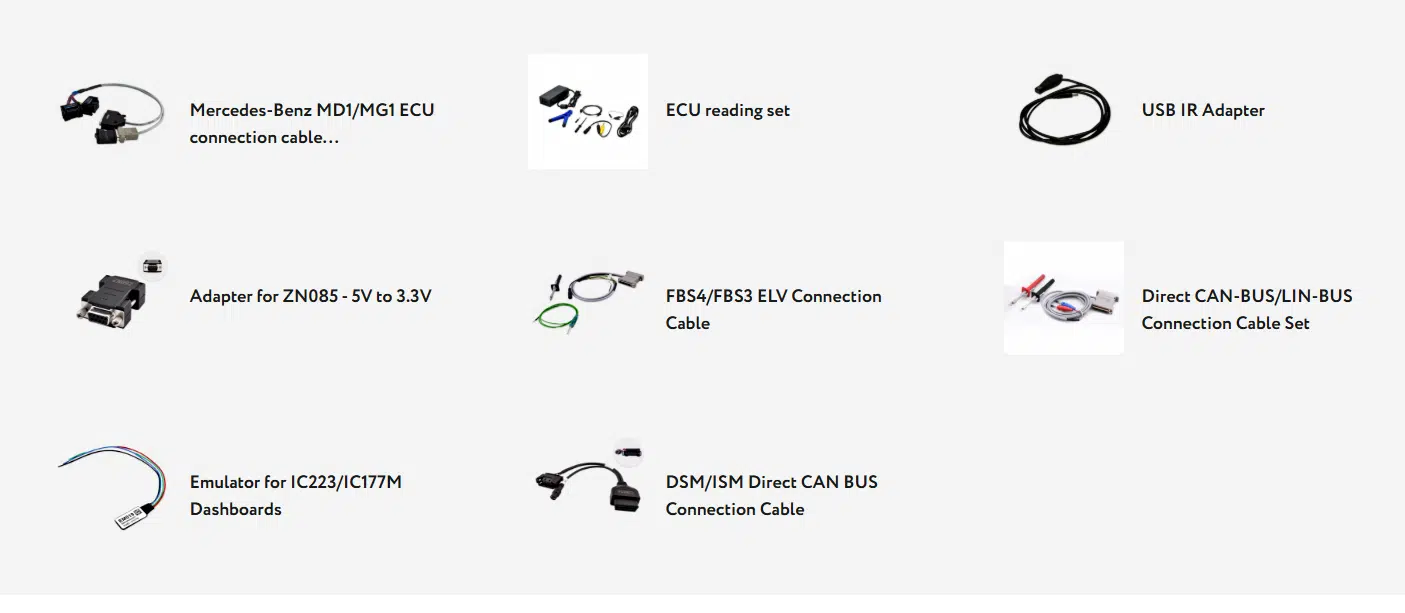

อุปกรณ์ที่รวมอยู่ในชุด

• CB030 – สายเชื่อมต่อ ECU Mercedes-Benz MD1/MG1 สำหรับ FBS4 Manager และ ECU Programming
• CB034 – สายเชื่อมต่อ DSM/ISM แบบ Direct CAN BUS
• CB012 – ชุดสาย Direct CAN-BUS / LIN-BUS
• CB026 – สายเชื่อมต่อ ELV สำหรับ FBS3/FBS4
• ZN074 – ชุดอุปกรณ์อ่าน/เขียน ECU บน Bench
• ZN076 – USB Infrared Adapter
• ZN092 – อะแดปเตอร์ 5V → 3.3V สำหรับใช้งานร่วมกับ ZN085
• EM019 – Emulator สำหรับเรือนไมล์ IC223 / IC177M

---

รายละเอียดอุปกรณ์สำคัญ

CB030 – MD1/MG1 ECU Connection Cable

สำหรับเชื่อมต่อ ECU Bosch MD1 / MG1 บน Bench
ใช้กับงานวินิจฉัย และ FLASH / DFLASH Programming

---

CB034 – DSM/ISM Direct CAN BUS Cable

มาพร้อมคอนเนกเตอร์สำหรับ
• EZS/EIS
• Instrument Cluster (IC)
• Gateway (เช่น W211)
• OBD สำหรับเชื่อมต่อกับ AVDI / ZN151 (หรือ ZN051)
• ช่องจ่ายไฟ DC 12V

รองรับการดึงรหัสผ่าน EZS/ELV โดยใช้ฟิวส์ร่วมกับ ZN151 / ZN051 DS Box

รุ่นที่รองรับ (EZS/EIS):
W117 / W156 / W166 / W164 / W207 / W204 / W212 / W221

---

CB012 – Direct CAN-BUS / LIN-BUS Cable Set

ฮาร์ดแวร์เฉพาะของ ABRITES สำหรับเชื่อมต่อ CAN-BUS หรือ LIN-BUS โดยตรง
ใช้งานระหว่าง AVDI กับสาย OBDII

---

CB026 – ELV Connection Cable

ใช้เชื่อมต่อ AVDI กับรถ Mercedes-Benz FBS3 / FBS4 ที่มีระบบ ELV

---

ZN074 – ECU Reading Set (Bench)

ออกแบบโดยทีม Abrites สำหรับช่วยงานอ่าน/เขียน ECU บน Bench
ใช้งานร่วมกับ ZN051 Distribution Box (ไม่สามารถใช้เดี่ยวได้)
เหมาะอย่างยิ่งกับ ECU Programming Tool และไลเซนส์ EP00X

อุปกรณ์ภายใน ZN074:
• อะแดปเตอร์ไฟ DC 14V/4A (EU Plug 110–220V)
• สายจ่ายไฟ Power Supply → DSBox (Banana Plug)
• Boot Test Probe
• ตัวจับตำแหน่ง Probe (2 ขา)
• Micro-Pincer Hook (สำหรับ BGA เมื่อ Boot Pin เข้าถึงยาก)
• สายเชื่อมต่อ Boot Probe (Banana 2mm)
• Banana Socket 2mm

สามารถใช้เป็นแหล่งจ่ายไฟให้กับอุปกรณ์อื่น เช่น
ZN059, ZN060, ZN061, ZN069, ZN079, ZN055

---

ZN076 – USB IR Adapter

ใช้สำหรับอ่านข้อมูลจาก EZS/EIS ที่เป็นระบบ Infrared
จำเป็นสำหรับงาน โปรแกรมกุญแจและเปลี่ยนโมดูล

ฟังก์ชัน:
• อ่านข้อมูล EZS/EIS (IR)
• จำลองกุญแจ Infrared (IR Key Emulation)

---

ZN092 – Adapter 5V → 3.3V (ใช้กับ ZN085)

ปรับระดับสัญญาณจาก 5V เป็น 3.3V
สำหรับทำงานกับโมดูลที่ใช้ Logic 3.3V
รองรับโมดูลทั่วไป (ไม่จำกัดยี่ห้อ)

---

EM019 – Emulator สำหรับ IC223 / IC177M

อุปกรณ์จำเป็นสำหรับไลเซนส์ MN038
ช่วย บล็อกการซิงโครไนซ์ระหว่าง EZS และเรือนไมล์

รุ่นที่รองรับ (ตัวอย่าง):
W223 S-Class 2020+
W206 / S206 / V206 / X206 C-Class 2021+
X254 / C254 GLC 2022+
C236 CLE Coupe 2023+
A236 CLE Cabriolet 2023+
รวมถึงรุ่นหลังปี 2023 ที่ใช้ IC177M (Visteon R7F701529 BGA) เช่น
W177, W243, W247, H243, X243, C118, H247, W167, X247, W257, X290 (Facelift)

ข้อกำหนดการใช้งาน IC223 / IC177M:
ต้องใช้ ZN085 RH850/V850 Programmer + ZN092 Adapter
หลังเขียนเลขไมล์ด้วย RH850 Programmer และสาย CB501 แล้ว
ให้ถอด CB501 และบัดกรี EM019 ตามคู่มือ และปล่อย Emulator ไว้ในโมดูล

---

สรุป

✔ ครอบคลุมฮาร์ดแวร์ที่จำเป็นสำหรับงาน Mercedes-Benz Passenger Vehicles
✔ รองรับ FBS4, Cluster Calibration, ELV/ESL, VGS4-NAG2
✔ ออกแบบมาเพื่อทำงานร่วมกับ AVDI และซอฟต์แวร์ ABRITES อย่างสมบูรณ์
