AVDI Abrites FULL Package for Mercedes-Benz – เครื่องวิเคราะห์และโปรแกรมรถยนต์ระดับมืออาชีพ Mercedes-Benz FULL Package
รหัส: AVDI-FULL-BENZ

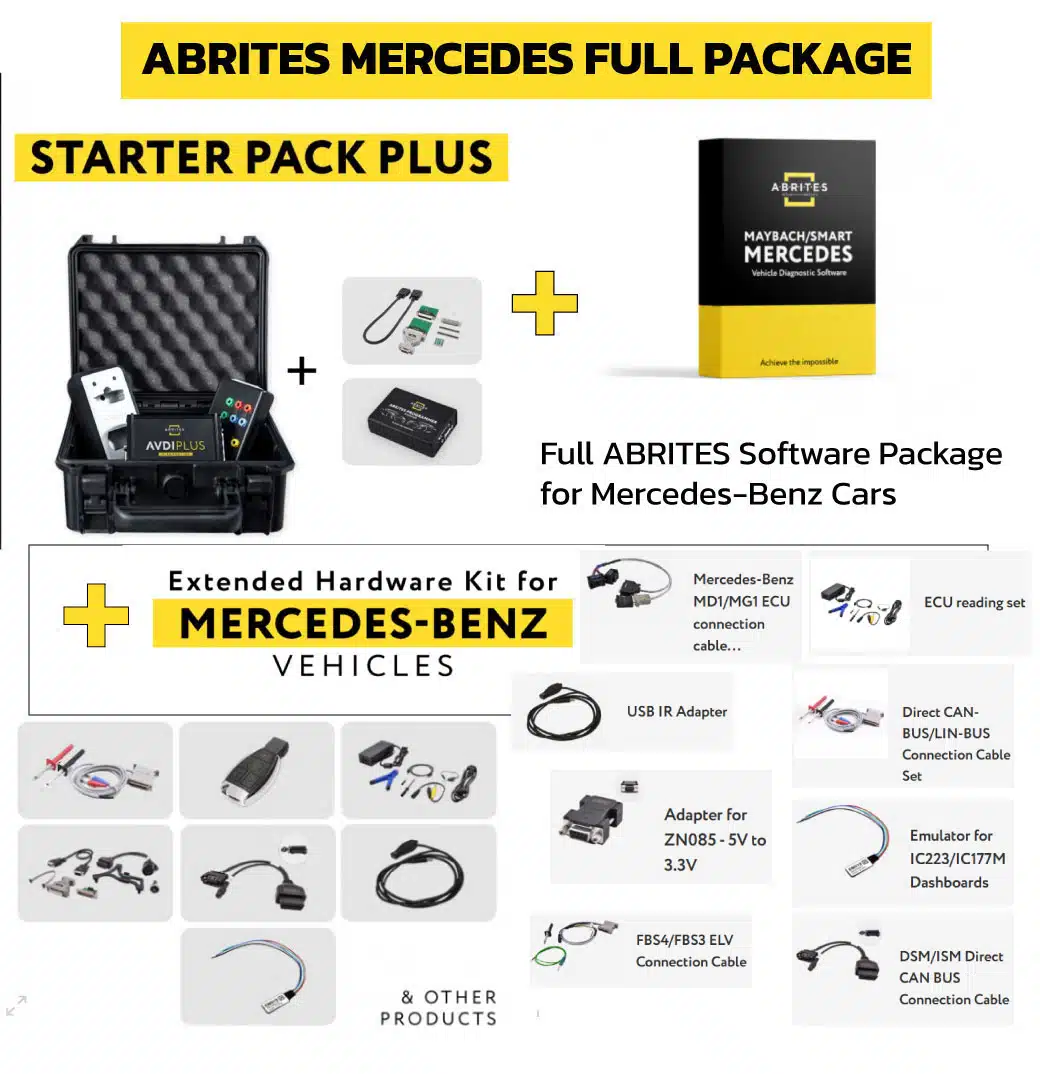

เซตเครื่องสำหรับช่างโปรแกรมรถยนต์ Mercedes Benz แบบ Full Package
ประกอบไปด้วย

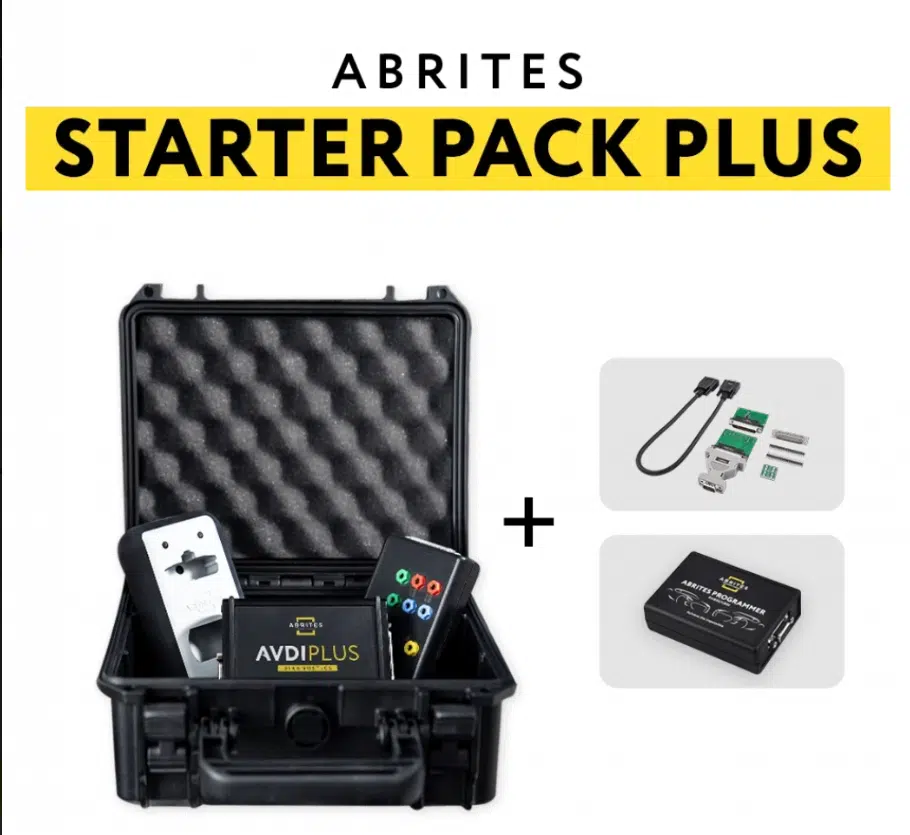

1.ABRITES STARTER PACK PLUS – เซตเครื่องวิเคราะห์และโปรแกรมรถยนต์ระดับมืออาชีพ เอวีดีไอ พลัส แพ็ค พลัส ฿137,999

ชุดประกอบด้วย:

• AVDI Plus – ฮาร์ดแวร์เวอร์ชันล่าสุดของอินเตอร์เฟซวินิจฉัยยานยนต์จาก ABRITES

• Abrites Programmer RH850/V850 (ZN085) – เครื่องมือปฏิวัติวงการจาก ABRITES สำหรับอ่านข้อมูลจากโปรเซสเซอร์ RH850/V850 ที่ถูกล็อกในโมดูลต่าง ๆ

• PROTAG (ZN003) – เครื่องโปรแกรมกุญแจและทรานสปอนเดอร์ สำหรับรถยนต์ รถมอเตอร์ไซค์ รถบรรทุก และรถบัส

• ABPROG Programmer Set พร้อมซอฟต์แวร์แอคทิเวชัน (ZN030) – ชุดเครื่องมือและอะแดปเตอร์สำหรับงานบนเบนช์หรือโหมดบูต

• Distribution Box Set (ZN151) – ชุดสาย เข็ม ปลั๊ก และคอนเน็กเตอร์ สำหรับทำงานกับโมดูลยานยนต์บนเบนช์และในโหมดบูต

• ABRITES Tough Case (ATC07) – กล่องอุปกรณ์แบบแข็ง ทนทาน และกะทัดรัด

2. Full ABRITES Software Package for Mercedes-Benz Cars- แพ็กเกจซอฟต์แวร์ครบชุด สำหรับรถยนต์ Mercedes-Benz ระดับผู้เชี่ยวชาญ ฿249,999

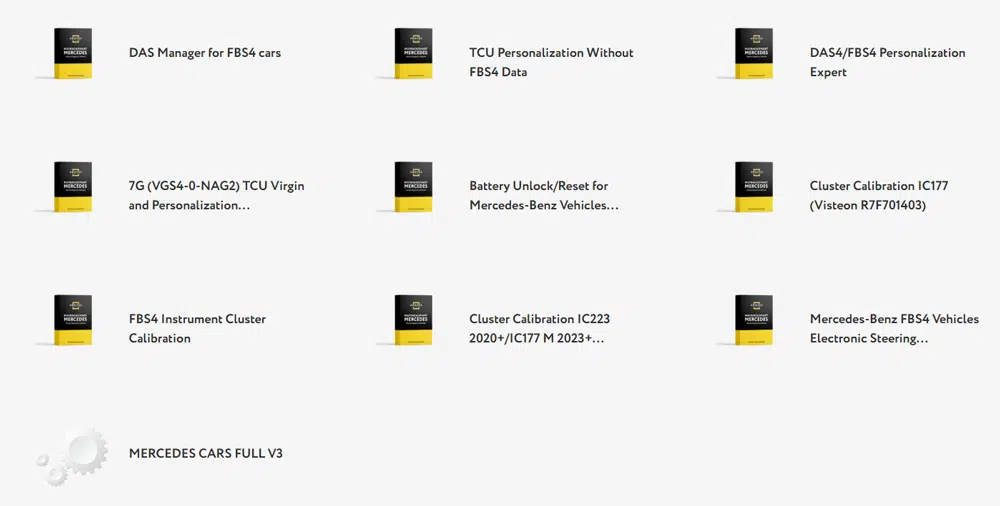

ไลเซนส์ Abrites ที่รวมอยู่ในแพ็กเกจ

• MN030 – FBS4 Instrument Cluster Calibration
• MN032 – DAS Manager สำหรับรถ FBS4
• MN033 – ซ่อม Electronic Steering Lock (ESL) สำหรับรถ Mercedes-Benz FBS4
• MN034 – DAS4 / FBS4 Personalization Expert
• MN037 – Cluster Calibration สำหรับ IC177
(Visteon R7F701403)
• MN038 – Cluster Calibration สำหรับ IC223 (2020+) / IC177M (2023+)
(Visteon R7F701529 BGA)
• MN039 – ตั้งค่า Virgin และ Personalization
สำหรับเกียร์อัตโนมัติ 7G (VGS4-NAG2) ผ่าน Diagnostic CAN
• MN040 – TCU Personalization โดยไม่ต้องใช้ข้อมูล FBS4

+New MN042 Battery Unlock/Reset for Mercedes-Benz Vehicles (Mild Hybrid, Plug-in Hybrid and EVs)

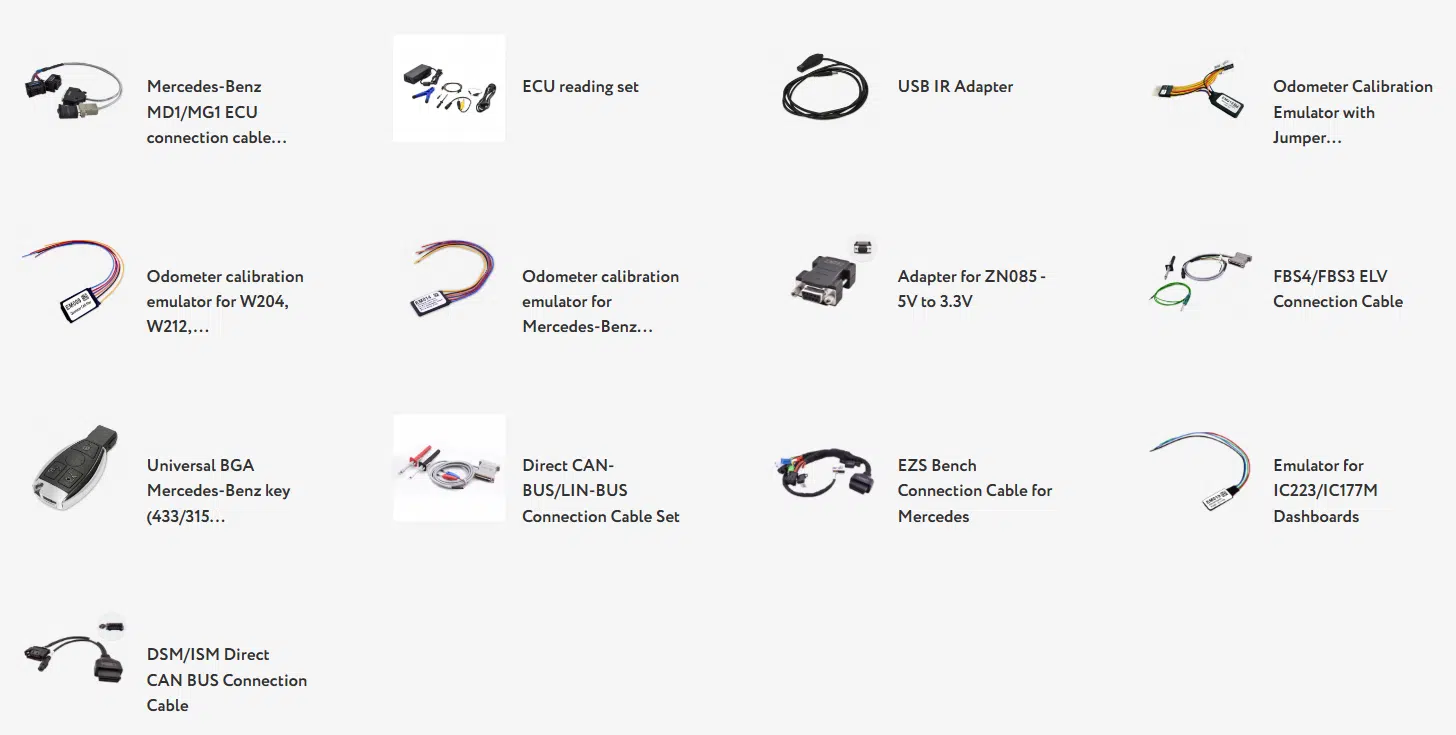

3. Extended Hardware Kit for Mercedes-Benz Cars by Abrites – ชุดฮาร์ดแวร์เสริมขั้นสูง สำหรับงาน Mercedes-Benz อย่างครบถ้วน ฿39,500

อุปกรณ์ที่รวมอยู่ในชุด

• CB012 – ชุดสายเชื่อมต่อ Direct CAN-BUS / LIN-BUS
• CB026 – สายเชื่อมต่อ ELV สำหรับรถ Mercedes-Benz ระบบ FBS4 / FBS3
• CB030 – สายเชื่อมต่อ ECU Bosch MD1 / MG1 สำหรับ FBS4 Manager และ ECU Programming Tool
• CB033 – สายเชื่อมต่อ EZS แบบ Bench สำหรับ Mercedes-Benz
• CB034 – สายเชื่อมต่อ DSM / ISM แบบ Direct CAN BUS
• ZN074 – ชุดอุปกรณ์อ่าน ECU บน Bench
• ZN076 – USB Infrared Adapter

---

อุปกรณ์ Emulator สำหรับงานเรือนไมล์ (Odometer / Cluster)

• EM008 – Emulator ปรับเลขไมล์
  รองรับ W204 / W212 / W205 (FBS3 / FBS4)
• EM014 – Emulator ปรับเลขไมล์ สำหรับ Mercedes-Benz W213
• EM018 – Emulator พร้อม Jumper Cable
  สำหรับเรือนไมล์ W204 / W212 / W205 (FBS3 / FBS4)
• EM019 – Emulator สำหรับเรือนไมล์ IC223 / IC177M

อุปกรณ์เสริมเพิ่มเติม

• ZN092 – อะแดปเตอร์สำหรับ ZN085 (แปลงไฟ 5V → 3.3V)
• TA52 – กุญแจ Universal BGA สำหรับ Mercedes-Benz
  รองรับความถี่ 433 / 315 MHz
———————————————————————–

🆕 อัปเดตสำคัญ

📢 มีโซลูชันใหม่สำหรับ VGS4-NAG2 personalization ผ่าน Diagnostics
👉 ไม่ต้องใช้ SET088 หรือ ABProg

👉MN035 ถูกยกเลิก แทนด้วยฟังก์ชั่น MN039 ที่ครอบคลุม

MN039 โซลูชันซอฟต์แวร์รุ่นใหม่ล่าสุดจาก ABRITES
สำหรับการ Virgin + Personalization โมดูลเกียร์ 7G-Tronic VGS4-0-NAG2
ในรถ Mercedes-Benz ระบบ FBS4/DAS4

MN039 เป็นเวอร์ชันอัปเกรดจาก MN035

---

🧠 คำอธิบายสินค้า

ไลเซนส์นี้ถูกพัฒนาเพื่อให้คุณสามารถ:

• ทำ Personalization กับ TCU รุ่น VGS4-0-NAG2 – 7G-Tronic

• สำหรับรถ Mercedes-Benz รุ่น FBS4/DAS4

• เมื่อมีข้อมูล FBS4 personalization data (อ่านไว้ก่อนหน้า)

👉 หาก ไม่มีข้อมูล FBS4 personalization เดิม
สามารถใช้ไลเซนส์ MN040 แทนได้

---

⭐ จุดเด่นสำคัญ

• ❌ ไม่ต้องตั้ง Virgin ชัด ๆ ด้วยตัวเอง

• ❌ ไม่ต้องเปิด/ตัดกล่อง TCU

• ✔️ ทำให้สามารถใช้งาน TCU มือสองได้ง่ายขึ้นมาก

• ✔️ วิธีการที่ เร็วกว่า ง่ายกว่า และปลอดภัยกว่า

---

🔧 ฟังก์ชันการทำงาน (Functionalities)

• อ่านข้อมูล FBS4 data จากโมดูล VGS4-0-NAG2
  ✔ ผ่าน OBD หรือบน bench*

• เขียนข้อมูล FBS4 personalization ไปยัง TCU
  ✔ ผ่าน OBD + internal CAN-Bus หรือบน bench*

คุณสามารถ:

อ่านข้อมูล FBS4 จาก TCU เดิม →
เขียนไปยัง TCU มือสอง →
ใช้งานต่อได้ทันทีผ่าน OBD/Internal CAN-Bus หรือ bench

---

🚗 รถที่รองรับ (Supported vehicles)

รถยนต์นั่ง Mercedes-Benz รุ่น FBS4/DAS4
ที่ติดตั้ง 7G-Tronic (VGS4-0-NAG2) Transmission Control Units

---

🛠️ ความต้องการใช้งาน (Requirements)

• MN032 – DAS Manager for FBS4 vehicles

• AVDI พร้อม Annual Subscription (AMS) ที่ยังใช้งานได้

การเชื่อมต่อ

• Bench connection
  👉 ใช้สาย CB088

• Internal CAN-Bus
  👉 ใช้สาย CB012

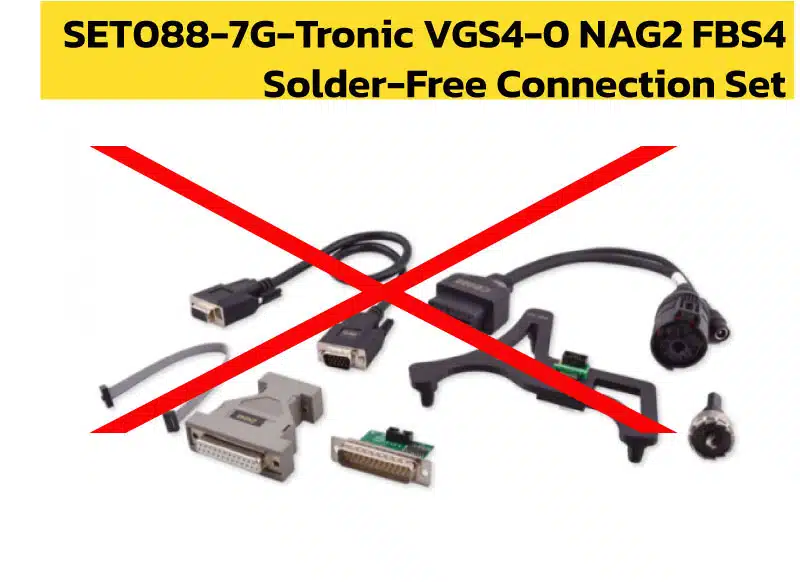

 SET088-7G-Tronic VGS4-0 NAG2 FBS4 Solder-Free Connection Set- ยกเลิกจำหน่าย





—————————————————————————-
🚘 ABRITES AVDI Plus – เครื่องมือวิเคราะห์และโปรแกรมรถยนต์ที่ล้ำหน้าที่สุดแห่งปี

ในยุคที่เทคโนโลยียานยนต์พัฒนาอย่างรวดเร็ว เครื่องมือวิเคราะห์และโปรแกรมรถยนต์จำเป็นต้อง “ก้าวให้ทัน” ทุกระบบใหม่ในตลาดโลก — และ ABRITES AVDI Plus คือคำตอบของช่างมืออาชีพทั่วโลกในวันนี้

AVDI Plus คือรุ่นใหม่ล่าสุดของเครื่องมือวิเคราะห์จาก Abrites Ltd. ที่ได้รับการออกแบบให้รองรับยานยนต์รุ่นใหม่ตั้งแต่ปี 2018 เป็นต้นไป ด้วยเทคโนโลยีการสื่อสาร CAN-FD และ ENET (Ethernet) ที่ช่วยให้การติดต่อกับระบบควบคุมของรถ (ECU / TCU / BCM ฯลฯ) ทำได้เร็วและเสถียรยิ่งกว่าเดิม พร้อมทั้งยังคงรองรับพอร์ตสื่อสารเดิมอย่าง K-Line เพื่อให้ใช้งานได้กับรถแทบทุกยุค

นอกจากนี้ AVDI Plus ยังเป็นศูนย์กลางของ Abrites Ecosystem — ระบบครบวงจรที่รวมทุกเครื่องมือวิเคราะห์ โปรแกรมกุญแจ รีเซ็ตโมดูล และปรับแต่งกล่องควบคุมทั้งหมดไว้ในเครื่องเดียว

---

⚙️ คุณสมบัติเด่นของ AVDI Plus

• เทคโนโลยีใหม่ล่าสุด: รองรับการสื่อสาร CAN-FD และ Ethernet สำหรับรถยุคใหม่ หลังปี 2018 เป็นต้นไป

• รองรับ Mercedes-Benz มากที่สุดในตลาด: สามารถโปรแกรมกุญแจ ECU และโมดูลต่าง ๆ ได้ครบที่สุดในกลุ่มเครื่องระดับเดียวกัน

• ทำงานได้หลายช่องทางพร้อมกัน: สื่อสารผ่าน CAN, K-Line, CAN-FD และ Ethernet ได้พร้อมกัน ทำงานรวดเร็วและแม่นยำ

• ใช้งานครบในเครื่องเดียว: ทั้งวิเคราะห์ระบบ อ่าน/ลบรหัสผิดพลาด โปรแกรมกุญแจ รีเซ็ตโมดูล และปรับแต่งกล่อง ECU

• ออกแบบใหม่ แข็งแรง ทนทาน พกพาสะดวก: ดีไซน์ใหม่รองรับการใช้งานหนักในอู่และภาคสนาม

---

🧠 ครบทุกระบบ ครอบคลุมกว่า 40 แบรนด์

AVDI Plus รองรับการวิเคราะห์และโปรแกรมสำหรับรถยนต์และเครื่องจักรเกือบทุกประเภทในตลาด ทั้ง Volkswagen, Audi, Mercedes-Benz, BMW, Toyota, Lexus, Peugeot, Renault, Ford, Porsche, Lamborghini ไปจนถึงรถบรรทุก รถจักรยานยนต์ และเครื่องจักรเกษตร

---

🔩 ทำไมต้องเลือก AVDI Plus

เพราะนี่คือเครื่องเดียวที่รวม ความแม่นยำระดับโรงงาน + ความยืดหยุ่นระดับช่างมืออาชีพ
ไม่ว่าจะเป็นการโปรแกรมกุญแจในกรณี All Keys Lost, การเขียน ECU, การรีเซ็ตโมดูล, หรือการคาลิเบรตหน้าปัด — ทุกขั้นตอนสามารถทำได้อย่างปลอดภัยและรวดเร็วในเครื่องเดียว

ECOSYSTEM ของ Abrites

แพ็คเกจสุดยอดสำหรับรถ Mercedes-Benz FULL Package

ภายในแพ็คเกจนี้ คุณจะได้รับ:

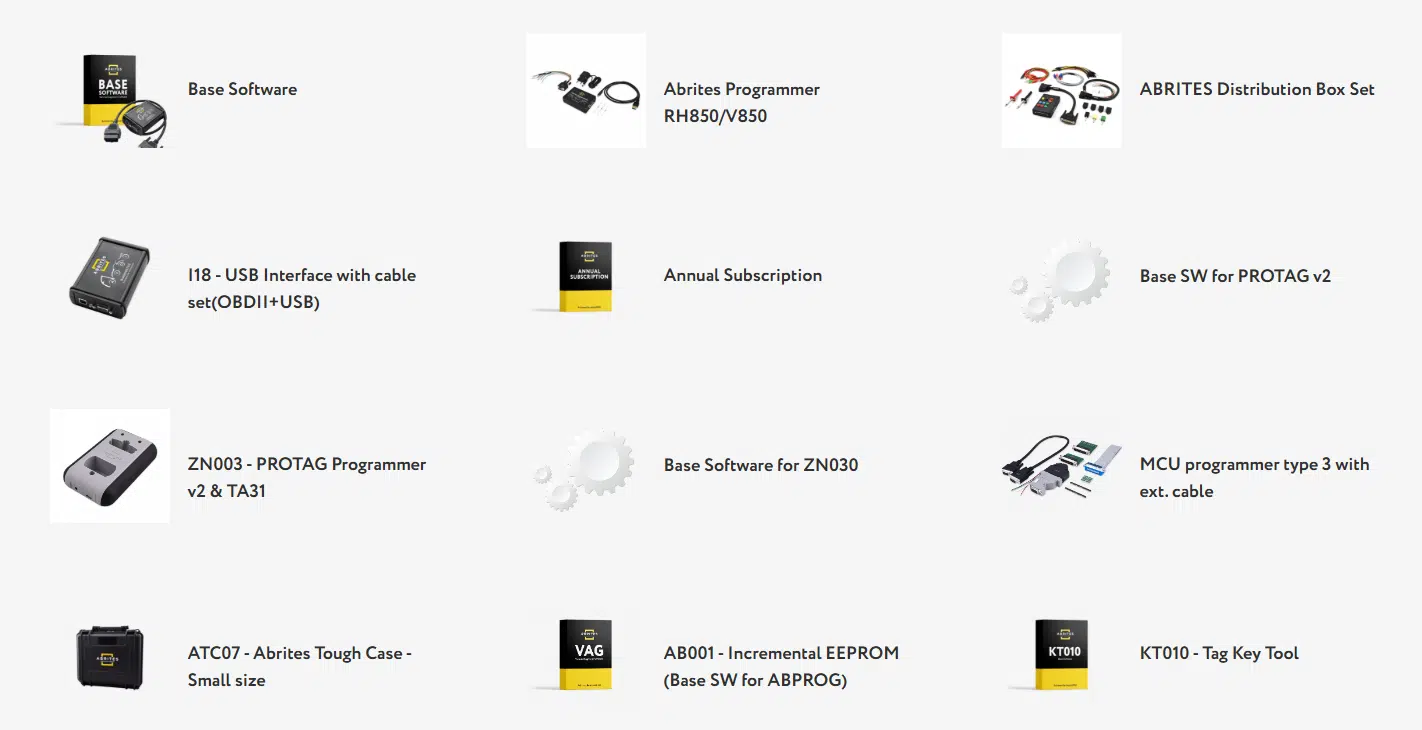

• สิ่งที่รวมอยู่ในแพ็กเกจ

  🔧 AVDI Plus

  อินเทอร์เฟซวินิจฉัยรถยนต์ ABRITES รุ่นล่าสุด
  เป็นหัวใจหลักของระบบนิเวศ ABRITES สำหรับงาน
  • วินิจฉัยระบบรถ
  • โปรแกรมกุญแจ
  • Adaptation / Coding โมดูล
  • โปรแกรม ECU
  • ปรับเทียบเรือนไมล์

  ---

  🔧 Abrites Programmer RH850 / V850 (ZN085)

  เครื่องมือปฏิวัติวงการ สำหรับอ่าน–เขียนข้อมูลจากชิป RH850 / V850 ที่ถูกล็อก
  ใช้กับโมดูลหลากหลาย เช่น
  • BCM
  • Virtual Cockpit / Instrument Cluster
  • Handsfree Module

  ✅ ทำงานบน Bench
  ✅ ต้องบัดกรีเข้ากับโมดูล
  ✅ ไม่ต้องตัดลายวงจร / ไม่ต้องยกขา IC
  เป็นเครื่องมือทรงพลังสำหรับงานที่ “เมื่อก่อนทำไม่ได้”

  ---

  🔑 PROTAG – Key & Transponder Programmer (ZN003)

  เครื่องโปรแกรมกุญแจและทรานสปอนเดอร์ รุ่นใหม่ล่าสุดของ Abrites

  • รองรับรถยนต์ รถจักรยานยนต์ รถบรรทุก และรถบัส
  • รองรับระบบ Immobilizer และ Authentication รุ่นใหม่
  • มีช่องใส่ทรานสปอนเดอร์ 3 ช่อง
  • ช่องพิเศษสำหรับกุญแจรถบรรทุก Mercedes-Benz
  • ออกแบบให้ลดความผิดพลาดในการวางชิป และเพิ่มประสิทธิภาพสูงสุด

  รองรับกุญแจและทรานสปอนเดอร์ของ Abrites และ OEM จำนวนมาก
  👉 เครื่องมือโปรแกรมกุญแจระดับ Professional Locksmith

  ---

  🔧 ABPROG Programmer Set (ZN030)

  ชุดเครื่องมือสำหรับงาน Bench และ Boot Mode
  ประกอบด้วย Adapter, Pin, Cable และ Plug ครบชุด
  รองรับการอ่าน–เขียนหน่วยความจำหลากหลายประเภท เช่น
  • NEC MCU
  • SPI
  • I2C
  • EWS
  และอื่น ๆ อีกมากมาย

  ---

  🔌 Distribution Box Set (ZN151)

  เวอร์ชันอัปเกรดจาก ZN051
  มาพร้อม DS Box, สาย, เข็ม, ตัวต้านทาน และคอนเนกเตอร์
  สำหรับงาน Bench / Boot กับโมดูลรถยนต์

  รองรับโมดูลหลัก เช่น:
  • ECU (Engine Control Unit)
  • EIS / EZS
  • Instrument Cluster (IC)
  • TCU (Transmission Control Unit)
  • VCU
  • DCM

  ---

  🧳 ABRITES Tough Case (ATC07)

  กล่องอุปกรณ์แบบแข็ง แข็งแรง ทนทาน
  ออกแบบให้พกพาง่าย ปกป้องเครื่องมือจากแรงกระแทกและความเสียหาย
  เหมาะสำหรับช่างที่ต้องทำงานนอกสถานที่

---

ไลเซนส์ Abrites ที่รวมอยู่ในแพ็กเกจ

• MN030 – FBS4 Instrument Cluster Calibration
• MN032 – DAS Manager สำหรับรถ FBS4
• MN033 – ซ่อม Electronic Steering Lock (ESL) สำหรับรถ Mercedes-Benz FBS4
• MN034 – DAS4 / FBS4 Personalization Expert
• MN037 – Cluster Calibration สำหรับ IC177
(Visteon R7F701403)
• MN038 – Cluster Calibration สำหรับ IC223 (2020+) / IC177M (2023+)
(Visteon R7F701529 BGA)
• MN039 – ตั้งค่า Virgin และ Personalization
สำหรับเกียร์อัตโนมัติ 7G (VGS4-NAG2) ผ่าน Diagnostic CAN
• MN040 – TCU Personalization โดยไม่ต้องใช้ข้อมูล FBS4

---

รายละเอียดอุปกรณ์สำคัญ

CB030 – MD1/MG1 ECU Connection Cable

สำหรับเชื่อมต่อ ECU Bosch MD1 / MG1 บน Bench
ใช้กับงานวินิจฉัย และ FLASH / DFLASH Programming

---

CB034 – DSM/ISM Direct CAN BUS Cable

มาพร้อมคอนเนกเตอร์สำหรับ
• EZS/EIS
• Instrument Cluster (IC)
• Gateway (เช่น W211)
• OBD สำหรับเชื่อมต่อกับ AVDI / ZN151 (หรือ ZN051)
• ช่องจ่ายไฟ DC 12V

รองรับการดึงรหัสผ่าน EZS/ELV โดยใช้ฟิวส์ร่วมกับ ZN151 / ZN051 DS Box

รุ่นที่รองรับ (EZS/EIS):
W117 / W156 / W166 / W164 / W207 / W204 / W212 / W221

---

CB012 – Direct CAN-BUS / LIN-BUS Cable Set

ฮาร์ดแวร์เฉพาะของ ABRITES สำหรับเชื่อมต่อ CAN-BUS หรือ LIN-BUS โดยตรง
ใช้งานระหว่าง AVDI กับสาย OBDII

---

CB026 – ELV Connection Cable

ใช้เชื่อมต่อ AVDI กับรถ Mercedes-Benz FBS3 / FBS4 ที่มีระบบ ELV

---

ZN074 – ECU Reading Set (Bench)

ออกแบบโดยทีม Abrites สำหรับช่วยงานอ่าน/เขียน ECU บน Bench
ใช้งานร่วมกับ ZN051 Distribution Box (ไม่สามารถใช้เดี่ยวได้)
เหมาะอย่างยิ่งกับ ECU Programming Tool และไลเซนส์ EP00X

อุปกรณ์ภายใน ZN074:
• อะแดปเตอร์ไฟ DC 14V/4A (EU Plug 110–220V)
• สายจ่ายไฟ Power Supply → DSBox (Banana Plug)
• Boot Test Probe
• ตัวจับตำแหน่ง Probe (2 ขา)
• Micro-Pincer Hook (สำหรับ BGA เมื่อ Boot Pin เข้าถึงยาก)
• สายเชื่อมต่อ Boot Probe (Banana 2mm)
• Banana Socket 2mm

สามารถใช้เป็นแหล่งจ่ายไฟให้กับอุปกรณ์อื่น เช่น
ZN059, ZN060, ZN061, ZN069, ZN079, ZN055

---

ZN076 – USB IR Adapter

ใช้สำหรับอ่านข้อมูลจาก EZS/EIS ที่เป็นระบบ Infrared
จำเป็นสำหรับงาน โปรแกรมกุญแจและเปลี่ยนโมดูล

ฟังก์ชัน:
• อ่านข้อมูล EZS/EIS (IR)
• จำลองกุญแจ Infrared (IR Key Emulation)

---

ZN092 – Adapter 5V → 3.3V (ใช้กับ ZN085)

ปรับระดับสัญญาณจาก 5V เป็น 3.3V
สำหรับทำงานกับโมดูลที่ใช้ Logic 3.3V
รองรับโมดูลทั่วไป (ไม่จำกัดยี่ห้อ)

---

EM019 – Emulator สำหรับ IC223 / IC177M

อุปกรณ์จำเป็นสำหรับไลเซนส์ MN038
ช่วย บล็อกการซิงโครไนซ์ระหว่าง EZS และเรือนไมล์

รุ่นที่รองรับ (ตัวอย่าง):
W223 S-Class 2020+
W206 / S206 / V206 / X206 C-Class 2021+
X254 / C254 GLC 2022+
C236 CLE Coupe 2023+
A236 CLE Cabriolet 2023+
รวมถึงรุ่นหลังปี 2023 ที่ใช้ IC177M (Visteon R7F701529 BGA) เช่น
W177, W243, W247, H243, X243, C118, H247, W167, X247, W257, X290 (Facelift)

ข้อกำหนดการใช้งาน IC223 / IC177M:
ต้องใช้ ZN085 RH850/V850 Programmer + ZN092 Adapter
หลังเขียนเลขไมล์ด้วย RH850 Programmer และสาย CB501 แล้ว
ให้ถอด CB501 และบัดกรี EM019 ตามคู่มือ และปล่อย Emulator ไว้ในโมดูล

---

สรุป

✔ ครอบคลุมฮาร์ดแวร์ที่จำเป็นสำหรับงาน Mercedes-Benz Passenger Vehicles
✔ รองรับ FBS4, Cluster Calibration, ELV/ESL, VGS4-NAG2
✔ ออกแบบมาเพื่อทำงานร่วมกับ AVDI และซอฟต์แวร์ ABRITES อย่างสมบูรณ์

---

อุปกรณ์ที่รวมอยู่ในชุด

• CB012 – ชุดสายเชื่อมต่อ Direct CAN-BUS / LIN-BUS
• CB026 – สายเชื่อมต่อ ELV สำหรับรถ Mercedes-Benz ระบบ FBS4 / FBS3
• CB030 – สายเชื่อมต่อ ECU Bosch MD1 / MG1
  สำหรับ FBS4 Manager และ ECU Programming Tool
• CB033 – สายเชื่อมต่อ EZS แบบ Bench สำหรับ Mercedes-Benz
• CB034 – สายเชื่อมต่อ DSM / ISM แบบ Direct CAN BUS
• ZN074 – ชุดอุปกรณ์อ่าน ECU บน Bench
• ZN076 – USB Infrared Adapter

---

อุปกรณ์ Emulator สำหรับงานเรือนไมล์ (Odometer / Cluster)

• EM008 – Emulator ปรับเลขไมล์
  รองรับ W204 / W212 / W205 (FBS3 / FBS4)
• EM014 – Emulator ปรับเลขไมล์ สำหรับ Mercedes-Benz W213
• EM018 – Emulator พร้อม Jumper Cable
  สำหรับเรือนไมล์ W204 / W212 / W205 (FBS3 / FBS4)
• EM019 – Emulator สำหรับเรือนไมล์ IC223 / IC177M

---

อุปกรณ์เสริมเพิ่มเติม

• ZN092 – อะแดปเตอร์สำหรับ ZN085 (แปลงไฟ 5V → 3.3V)
• TA52 – กุญแจ Universal BGA สำหรับ Mercedes-Benz
  รองรับความถี่ 433 / 315 MHz

---

จุดเด่นของ Extended Hardware Kit

✔ ครอบคลุมงาน Mercedes-Benz ตั้งแต่ FBS3 ถึง FBS4
✔ รองรับงาน ECU, EZS, ELV, DSM/ISM และ Cluster
✔ มี Emulator สำหรับเรือนไมล์หลายรุ่นในชุดเดียว
✔ เหมาะสำหรับใช้งานร่วมกับซอฟต์แวร์ ABRITES ระดับมืออาชีพ

หมายเหตุ:
การใช้งานบางฟังก์ชันจำเป็นต้องมี AVDI Interface,
Annual Subscription (AMS) และ ไลเซนส์ซอฟต์แวร์ที่เกี่ยวข้อง
